マイクロアンテナ架台取替工事が終了しました。

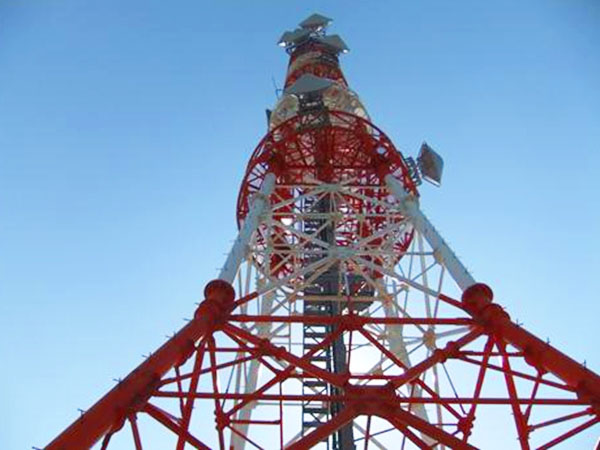

①取替え前のマイクロアンテナを見上げています。
地上約65mの一番上のマイクロアンテナ架台を取替える工事です。

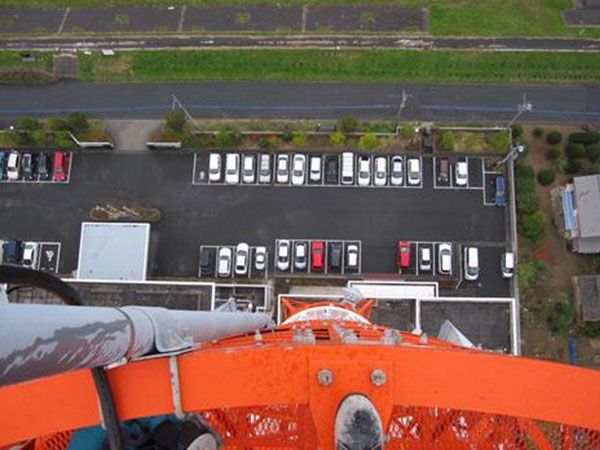

②数回の現地調査で施工方法を練ります。
下の駐車場にクレーンを据えて、この方向にブームを延します。

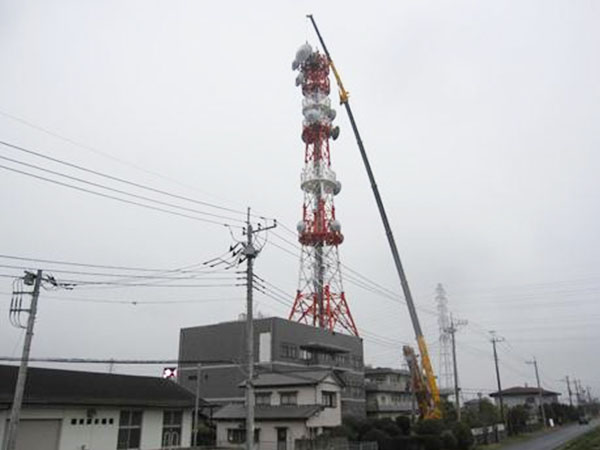

③吊上げ用に160tクレーンを使用し、65tクレーンは補助クレーンです。
舗装面の養生のため仮設鉄板を敷いてあります。

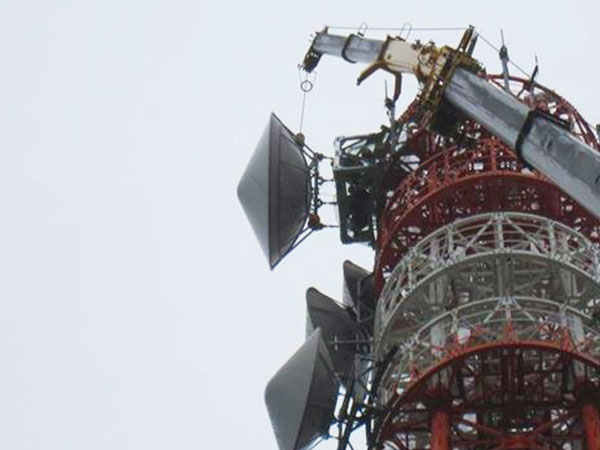

④マイクロアンテナの撤去です。
外すボルト下面には落下防護ネットを施してあります。

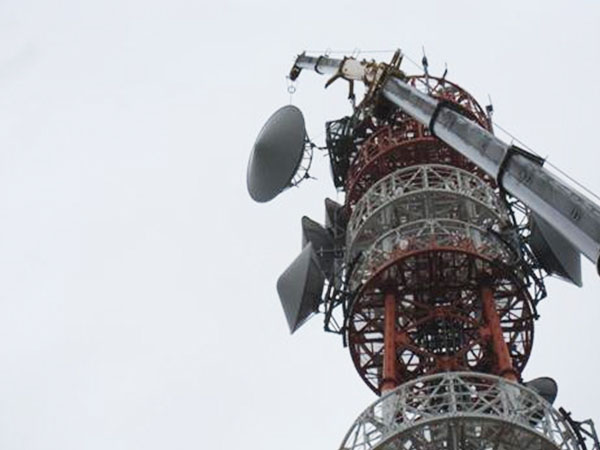

⑤マイクロアンテナを下します。
クレーンと塔上作業員は無線連絡で慎重に作業します。

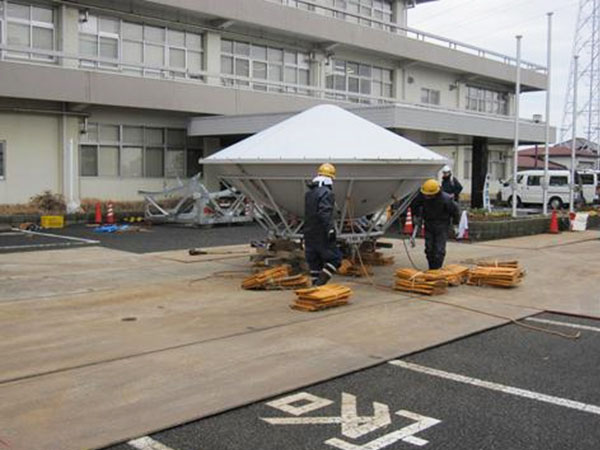

⑥地上に下りたアンテナです。直径4mのマイクロアンテナです。

⑦塔上で吊荷を待ちます。
既設アンテナ架台も下し終えて、新設アンテナ架台を待ちます

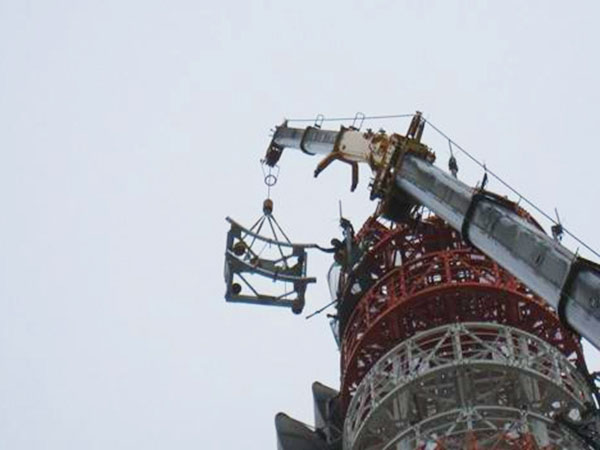

⑧新設アンテナ架台を吊上げます。
吊荷を旋回させるため架台に手を伸ばしています。

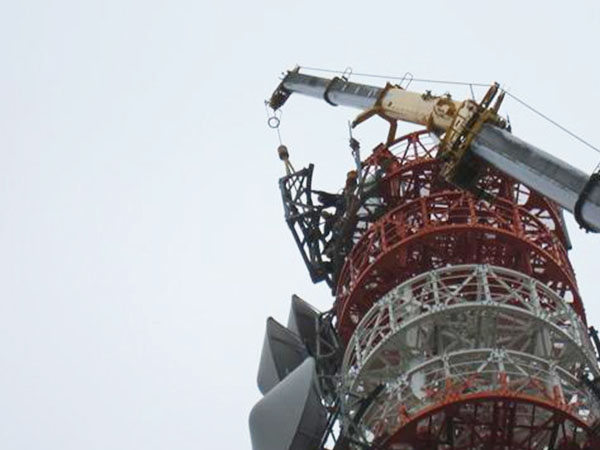

⑨アンテナ架台の取付です。
架台をつかまえて向きを合せます。

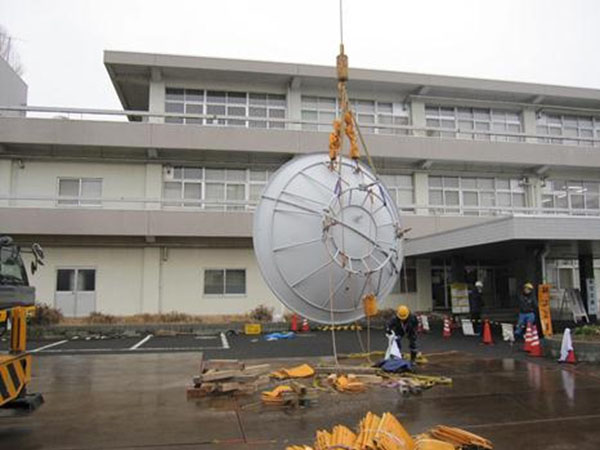

⑩マイクロアンテナを吊上げます。
仮設鉄板が雨で光っていますが、1日で終了させるため作業を急ぎます。

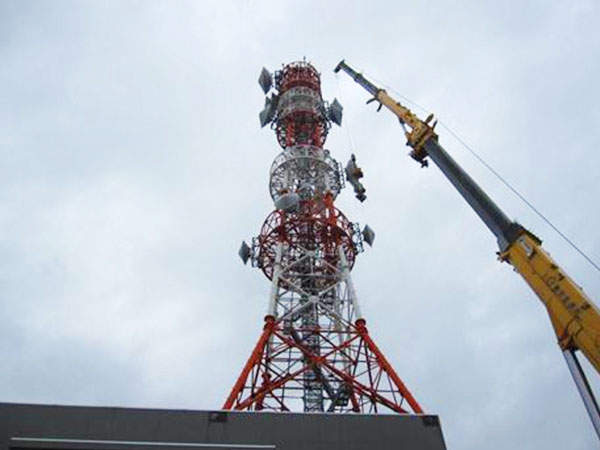

⑪アンテナ吊上げ状況です。
風の様子と他のアンテナ方向を遮断しないよう慎重な吊上げです。

⑫マイクロアンテナの取付です。

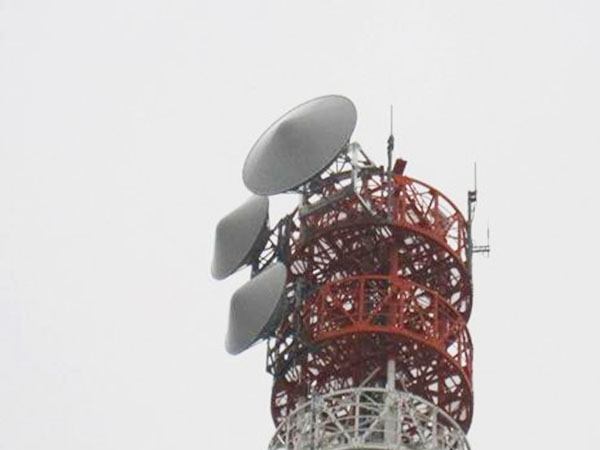

⑬アンテナの方向調整を終えて完了です。
