情報通信工事

屋上式無線鉄塔組立

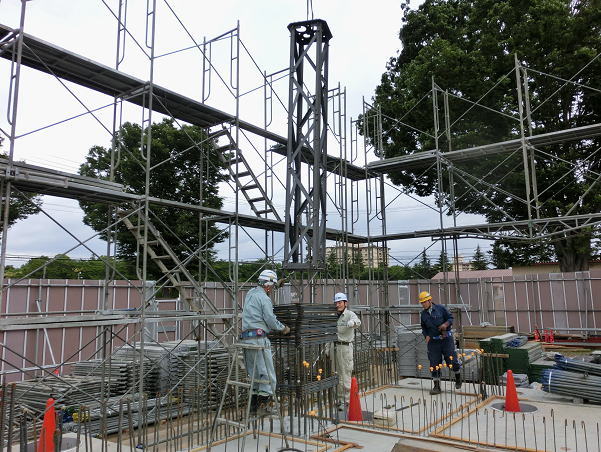

①アンカーボルト据付架台をセット中です。
無線局建物の柱の中に据付けています。16tクレーンでの作業です。

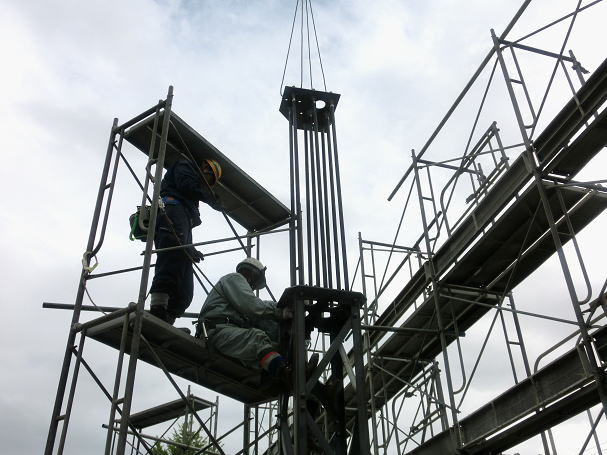

②アンカーボルト組立中です。
据付架台の頂部に8本のアンカーボルトを組立てます。

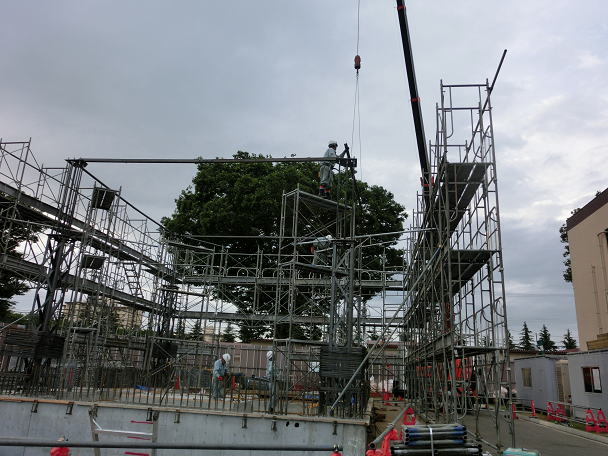

③アンカーボルト据付の全景です。
レベルと垂直と寸法をチェックしながらゲージ材で固定します。

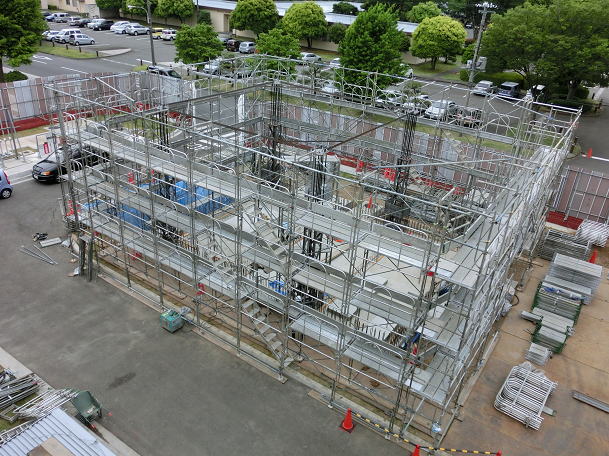

④アンカーボルト据付完了です。
据付完了後の全景はこんな感じです。黒っぽい4箇所の柱が架台とアンカーボルトです。

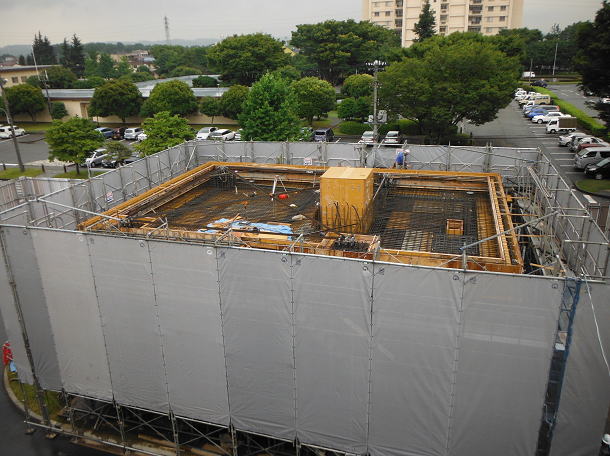

⑤建築工事の型枠完了です。
局舎建物の配筋と型枠が完成して、これからコンクリート打設です。

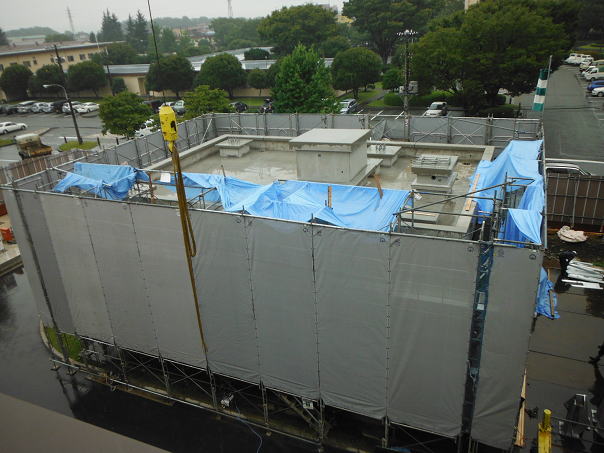

⑥鉄塔組立前の状況です。
中央左の黄色いカウンタウエイトは50tクレーンのフックです。

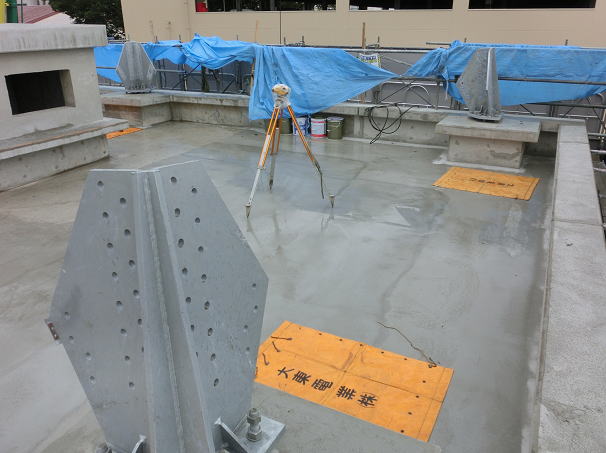

⑦ベースプレートの据付です。
鉄塔の脚部です。アンカーボルトはわずかな頂部を残して建物の柱の中です。

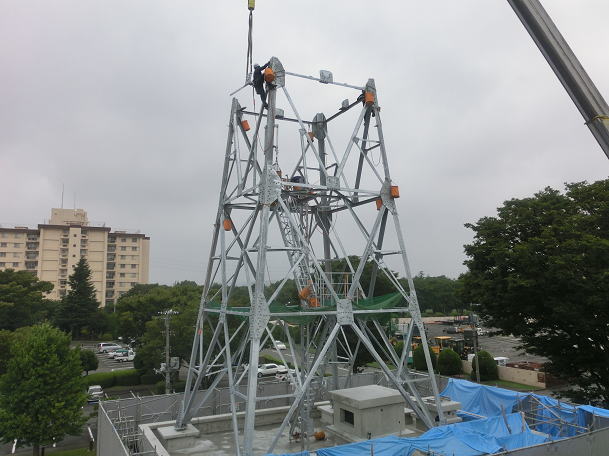

⑧組立中です。
送電鉄塔とは構造が違うため、少し戸惑いながらの組立てでしたが、徐々に組立ペースが上がってきます。

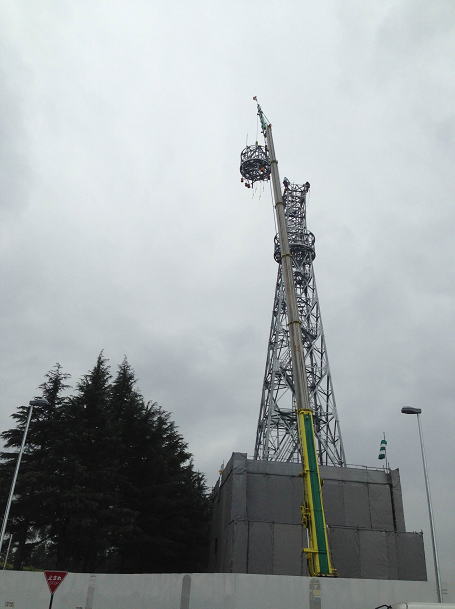

⑨頂部組立中です。
頂部は塔体とリングをブロックで吊上げました。

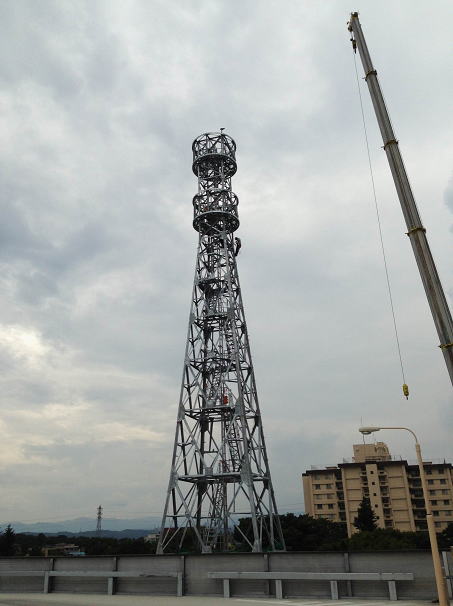

⑩無線鉄塔の完成です。
第二リング右下の作業者と比較すると鉄塔サイズが想像できます。
30tの無線鉄塔2基の組立完了です。
