鉄塔建替工事(本工事)

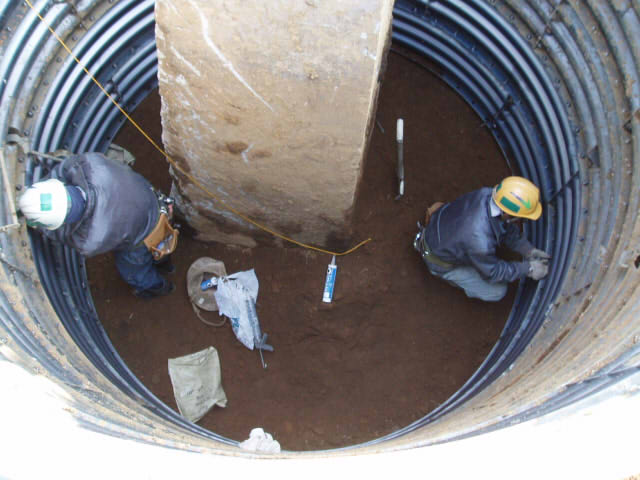

①既設基礎撤去-1
円形土止(ライナープレート)で崩落止めを施工し、既設基礎をワイヤーソーで切断します。

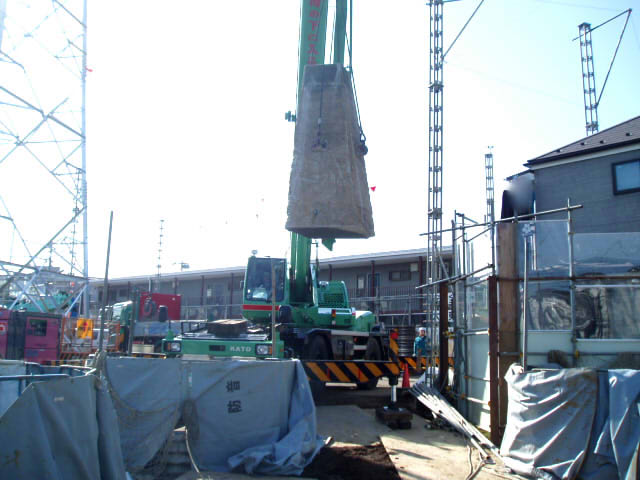

②既設基礎撤去-2
切断した基礎をクレーンにて吊上げ撤去します。

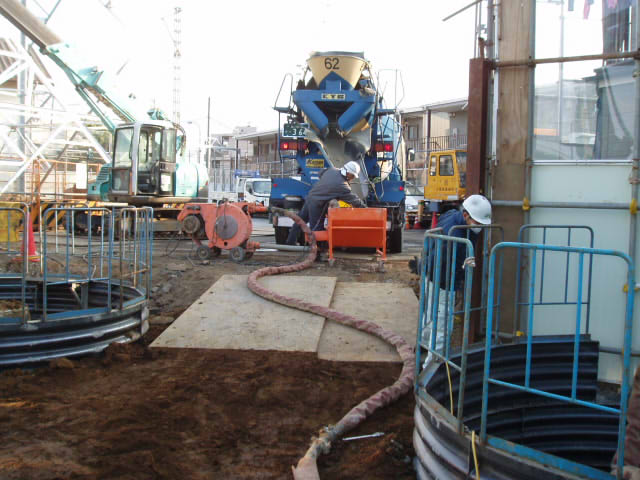

③基礎土止め(グラウト工)-1

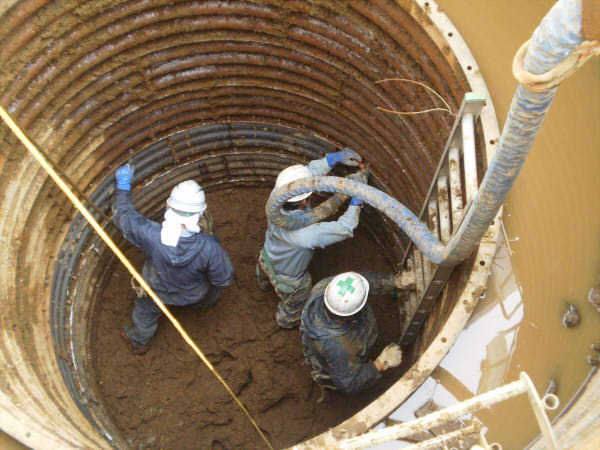

円形土止めと地山との空間部にモルタルを注入します。
④基礎土止め(グラウト工)-2
円形土止めと地山との空間部にモルタルを注入します。

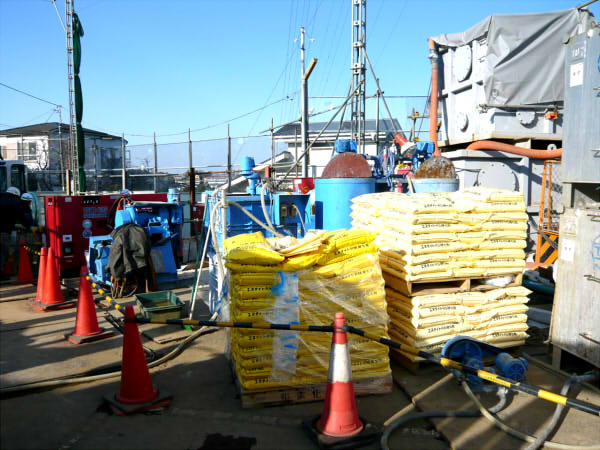

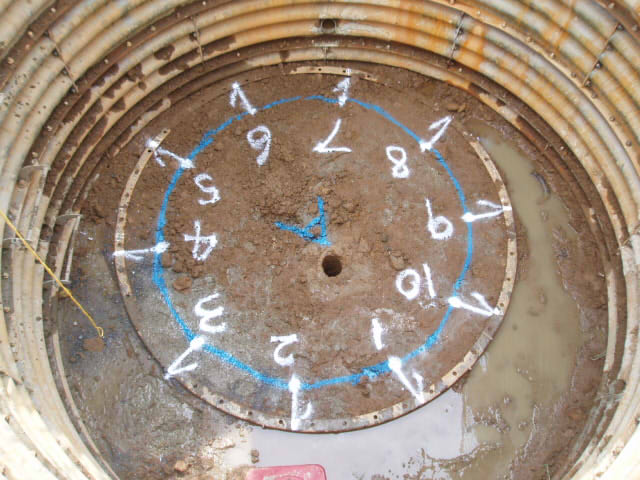

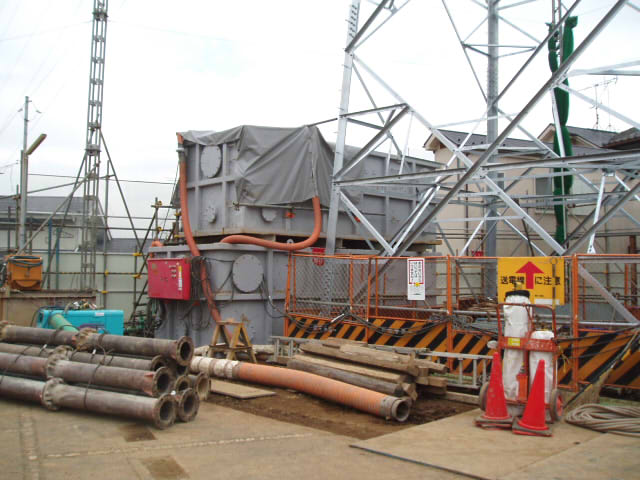

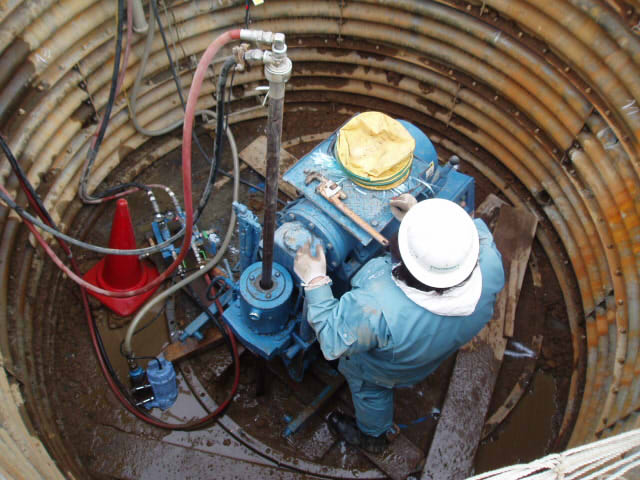

⑤地盤改良(薬液注入)-1
場所打杭施工前に杭孔壁部より工事用水の逸水が想定される地層に薬液注入し地盤改良します。
⑥地盤改良(薬液注入)-2
場所打杭施工前に杭孔壁部より工事用水の逸水が想定される地層に薬液注入し地盤改良します。
⑦地盤改良(薬液注入)-3
場所打杭施工前に杭孔壁部より工事用水の逸水が想定される地層に薬液注入し地盤改良します。

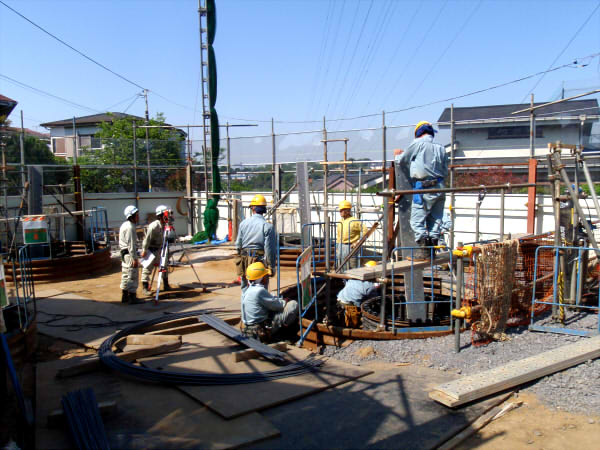

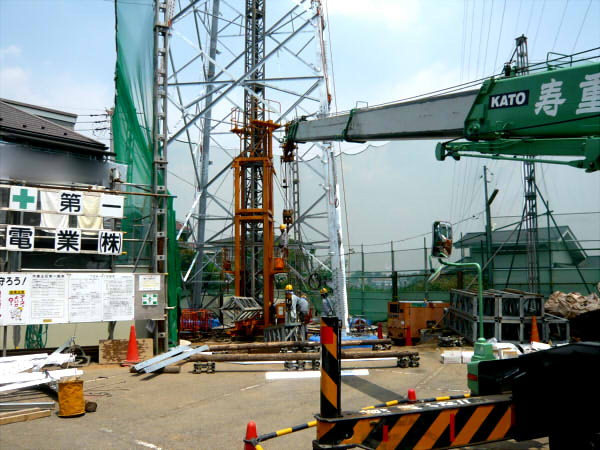

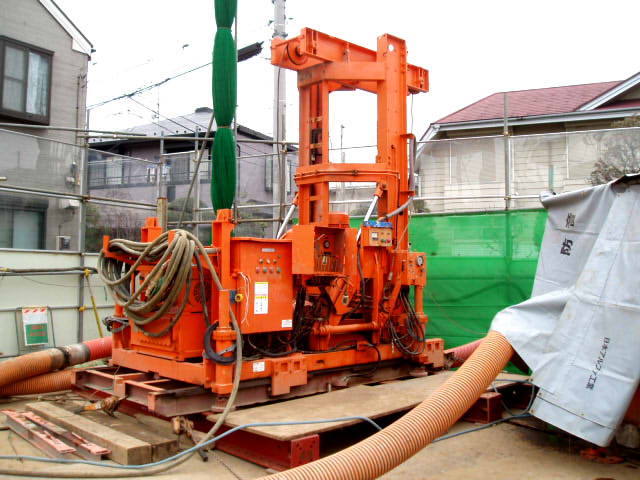

⑧場所打杭(TBH)-1
各脚に1本、深さ42mの支持層まで場所打杭(TBH工法)を施工します。
⑨場所打杭(TBH)-2
各脚に1本、深さ42mの支持層まで場所打杭(TBH工法)を施工します。
⑩場所打杭(TBH)-3
各脚に1本、深さ42mの支持層まで場所打杭(TBH工法)を施工します。

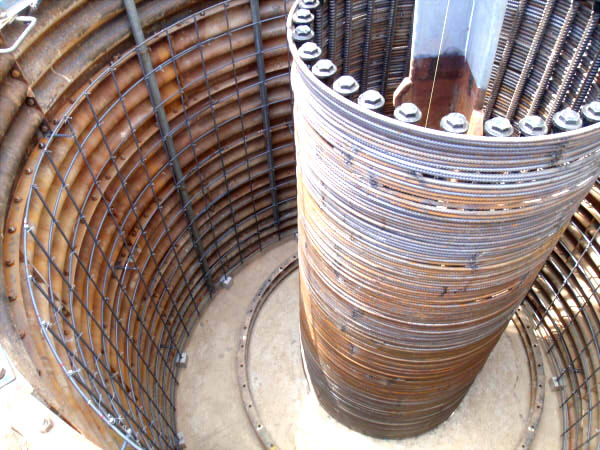

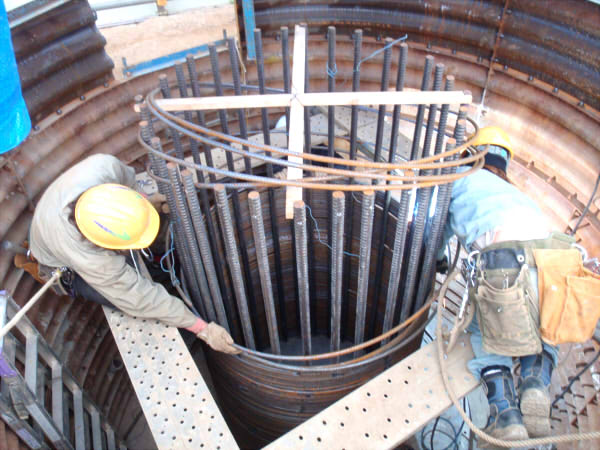

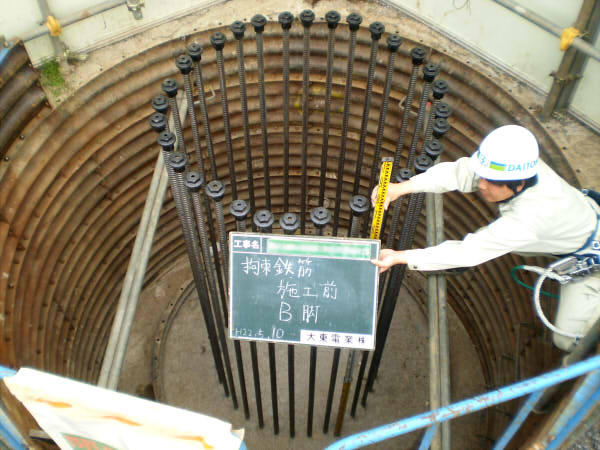

⑪基礎躯体鉄筋-1
基礎躯体部に、抱束鉄筋(スパイラル鉄筋)を施工します。
⑫基礎躯体鉄筋-2
基礎躯体部に、抱束鉄筋(スパイラル鉄筋)を施工します。
⑬基礎躯体鉄筋-3
基礎躯体部に、抱束鉄筋(スパイラル鉄筋)を施工します。
⑭鉄塔脚材据付
鉄塔脚材を4脚、mm単位で据付けます。

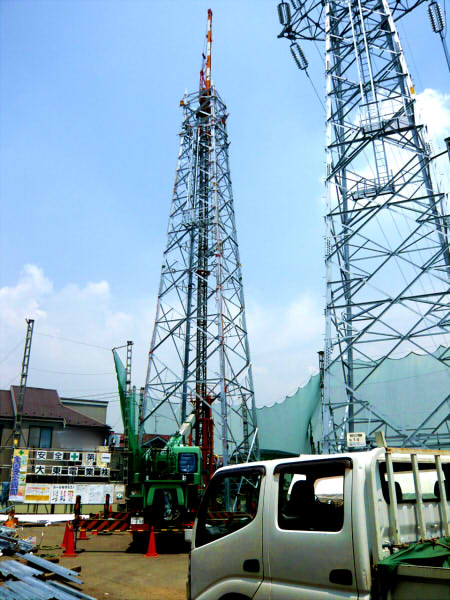

⑮鉄塔組立(クライミングクレーン)-1
鉄塔周辺状況・鉄塔高さを考慮して、鉄塔中心にクライミングクレーンを据付け、鉄塔を組立ます。

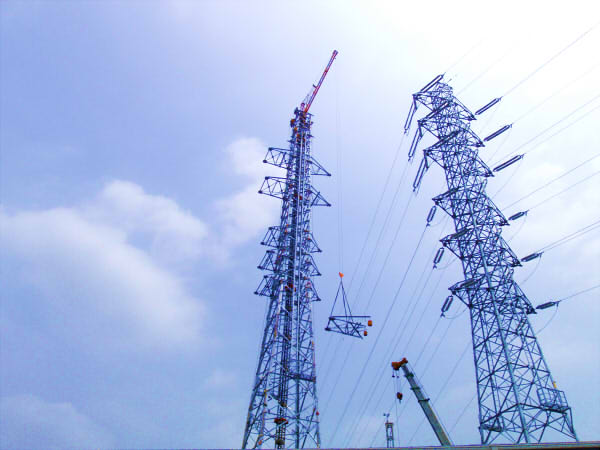

⑯鉄塔組立(クライミングクレーン)-2
鉄塔中心にクライミングクレーンを据付け、鉄塔を組立ます。
⑰鉄塔組立(クライミングクレーン)-3
鉄塔周辺状況・鉄塔高さを考慮して、鉄塔中心にクライミングクレーンを据付け、鉄塔を組立ます。
⑱電線移線-1
作業前に、作業手順・各役割分担・安全対策・危険ポイント等、全員で打ち合わせします。

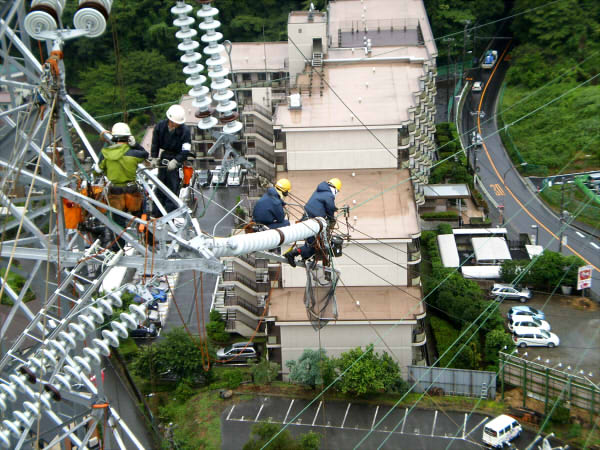

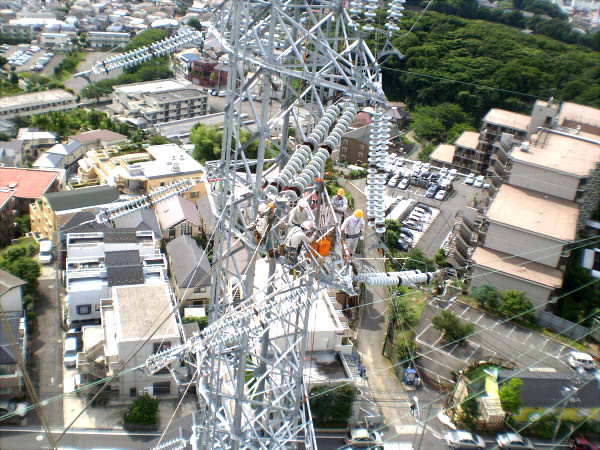

⑲電線移線-2

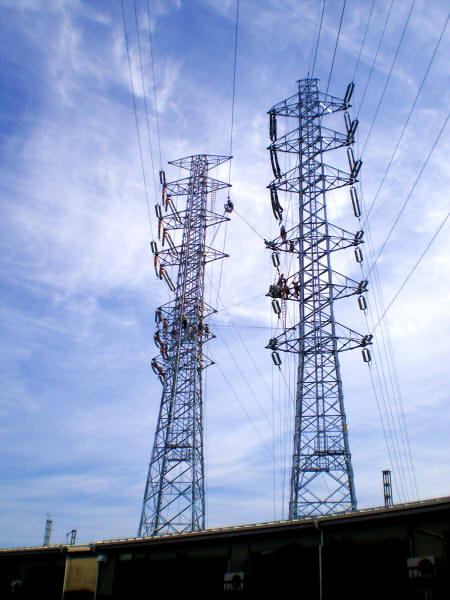

仮鉄塔から本鉄塔へ、片回線ずつ送電を停止し、電線を移線します。
⑳電線移線-3
仮鉄塔から本鉄塔へ、片回線ずつ送電を停止し、電線を移線します。
(21)電線移線-4
仮鉄塔から本鉄塔へ、片回線ずつ送電を停止し、電線を移線します。

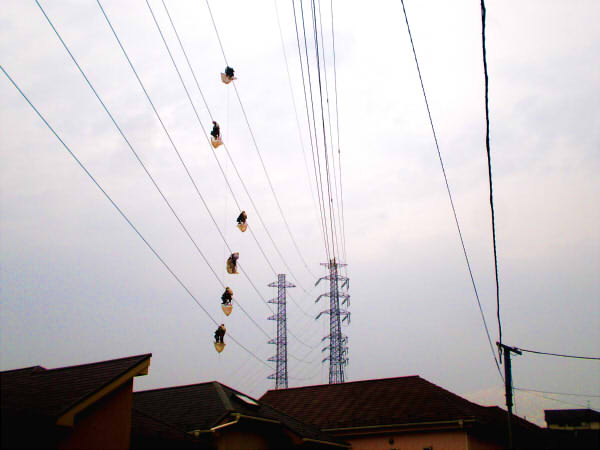

(22)電線難着雪リング付け
移線した電線に、着雪防止の難着雪リングを宙乗りして取り付けます。
